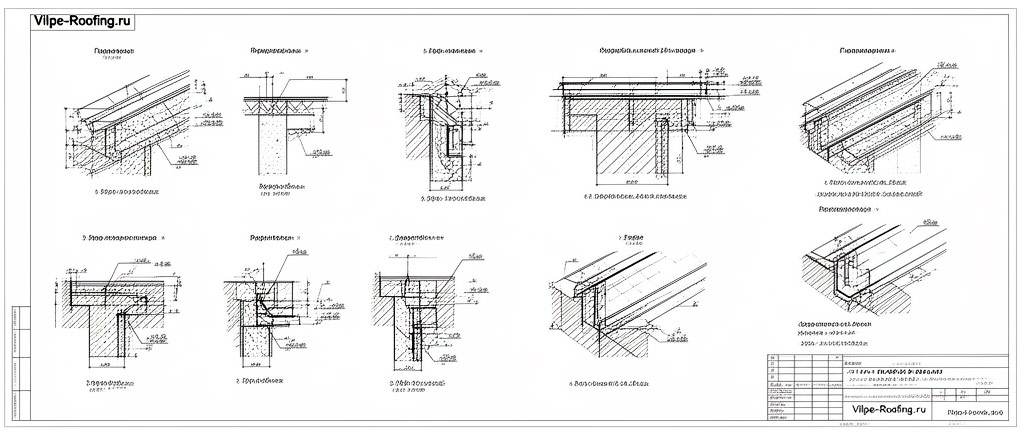

Какие типовые узлы плоской кровли с ПВХ-мембраной необходимо предусмотреть в проекте?

1. Нормативные требования к разработке узлов

Согласно СП 17.13330.2017 (п. 4.3 и приложение В), проектная документация на кровлю должна содержать:

• План кровли с указанием уклонов, воронок, деформационных швов;
• Поперечные разрезы кровли с детализацией слоёв;
• Альбом типовых узлов (не менее 10–15 узлов для объекта средней сложности);
• Спецификацию материалов и комплектующих;
• Ведомость объёмов работ.

2. Узел 1. Примыкание к парапету

Наиболее ответственный узел плоской кровли. Конструктивное решение:

• ПВХ-мембрана заводится на вертикальную поверхность парапета на высоту не менее 300 мм от уровня эксплуатационного покрытия (СП 17.13330.2017, п. 4.15);
• Крепление мембраны к парапету — механическое (краевая рейка Vilpe с шагом крепления 200–250 мм) с последующей герметизацией верхней кромки;
• Верхняя кромка мембраны закрывается металлическим фартуком (оцинкованная сталь 0,7 мм с полимерным покрытием) с капельником;
• В углу сопряжения горизонтальной и вертикальной поверхностей выполняется «галтель» (валик) из утеплителя или монтажной пены для плавного перехода радиусом не менее 50 мм;
• Дополнительный слой мембраны (усиление) в углу — полоса шириной не менее 300 мм (по 150 мм на горизонтальную и вертикальную части).

3. Узел 2. Примыкание к вентиляционной шахте

Аналогичен примыканию к парапету, но с дополнительными требованиями:

• Высота заведения мембраны — не менее 300 мм выше уровня снегового покрова (для Москвы — не менее 600 мм от поверхности кровли);
• Вокруг шахты — противопожарная рассечка из негорючего материала шириной не менее 1,0 м (СП 2.13130.2020);
• При прохождении через кровлю горячих воздуховодов (t > 80°C) — устройство термоизолирующего кожуха с зазором не менее 100 мм от мембраны.

4. Узел 3. Установка водосточной воронки

Воронка Vilpe устанавливается в пониженном участке кровли. Конструктивное решение:

• Воронка монтируется на основание через слой утеплителя (в утеплителе выполняется выборка под фланец воронки);
• Фланец воронки должен быть на 10–15 мм ниже уровня гидроизоляции для обеспечения стока воды;
• ПВХ-мембрана приваривается к фланцу воронки (материал фланца — ПВХ, совместимый с мембраной);
• Обязательна установка прижимного кольца на механическом креплении (4–6 саморезов);
• Листвоуловитель (корзина) и надставной элемент — для эксплуатируемых кровель;
• Вокруг воронки — зона обогрева греющим кабелем (радиус 0,5–1,0 м, мощность 30–50 Вт/м).

5. Узел 4. Деформационный шов

Деформационный шов компенсирует температурные и осадочные деформации здания. Типы конструктивных решений:

Тип деформационного шва	Конструктивное решение	Максимальная компенсация, мм
С компенсатором из ПВХ-мембраны	Петлевой компенсатор (Ω-образный) из мембраны, уложенный свободно	±25
С металлическим компенсатором	Металлический компенсатор с приваренной мембраной	±50
С эластичным шнуром	Жгут из вспененного полиэтилена + мембрана с петлёй	±30

Общие требования к деформационному шву:

• Шов должен пересекать все слои кровельного «пирога» до несущего основания;
• Ширина зазора — по расчёту (обычно 20–50 мм);
• Компенсатор из ПВХ-мембраны должен иметь запас на деформацию (петля глубиной не менее 100 мм);
• Крепление мембраны — только с одной стороны шва (вторая сторона — свободное примыкание).

6. Узел 5. Внутренний и внешний угол

Углы кровли — зоны концентрации напряжений в мембране. Конструктивные решения:

• Внутренний угол (ендова): усиление дополнительным слоем мембраны (заплата 300×300 мм), раскрой мембраны «конвертом», сварка швов с перехлёстом не менее 80 мм;
• Внешний угол (парапет, выступ): усиление заплатой, мембрана заводится на вертикаль с нахлёстом не менее 150 мм, сварка в углу — ручным феном с особой тщательностью;
• В углах обязательно увеличение количества крепежа: 6–8 шт./м² (вместо 4–6 в рядовой зоне).

7. Узел 6. Проходка труб и оборудования

Проходки через кровлю (вентиляционные трубы, стойки, антенны) выполняются с использованием готовых элементов Vilpe:

• Проходной элемент из ПВХ (фланец + «юбка») приваривается к мембране;
• Диаметр проходного элемента — на 20–30 мм больше диаметра трубы;
• Зазор между трубой и проходным элементом герметизируется силиконовым герметиком или обжимным хомутом;
• Для труб с температурой поверхности выше 60°C — термоизолирующий кожух;
• Высота проходного элемента над кровлей — не менее 300 мм.

8. Узел 7. Примыкание к зенитному фонарю

Зенитный фонарь (светопрозрачная конструкция на кровле) требует особого внимания к гидроизоляции:

• Мембрана заводится на опорный стакан фонаря на высоту не менее 300 мм;
• Крепление — краевая рейка с шагом 150–200 мм + герметизация верхней кромки;
• Обязателен дополнительный слой мембраны (усиление) по периметру фонаря шириной 500 мм;
• Уклон от фонаря — не менее 2% для отвода воды;
• Вокруг фонаря — противопожарная рассечка шириной 1,0 м.

9. Узел 8. Сопряжение с дверным проёмом (выход на кровлю)

Выход на эксплуатируемую кровлю через дверной проём:

• Порог дверного проёма должен быть выше уровня кровли не менее чем на 150 мм (СП 17.13330.2017, п. 4.16);
• Мембрана заводится на вертикальную поверхность порога на высоту не менее 300 мм;
• Перед порогом — водоотводящий лоток с уклоном к воронке;
• Гидроизоляция под порогом — с усилением (дополнительный слой мембраны).

10. Узел 9. Примыкание к антеннам и молниеприёмникам

Стойки молниеприёмников и антенного оборудования:

• Проходка через мембрану — через герметизирующий проходной элемент Vilpe;
• Основание стойки — на регулируемых опорах (без нарушения гидроизоляции) или с приваркой фланца к мембране;
• При механическом креплении стойки к основанию — обязательная герметизация мест крепления заплатами из мембраны.

11. Узел 10. Примыкание к температурно-усадочному шву плиты

В отличие от деформационного шва здания, температурно-усадочный шов бетонной плиты имеет меньшую амплитуду деформаций:

• Усиление мембраны полосой шириной 500 мм (симметрично относительно шва);
• Мембрана укладывается свободно (без натяжения) в зоне шва;
• Допускается «сухое» примыкание (без приклейки) на ширине 200 мм от оси шва.

12. Сводная таблица типовых узлов

№	Наименование узла	Критические параметры	Нормативный документ
1	Примыкание к парапету	H ≥ 300 мм, галтель R ≥ 50 мм	СП 17.13330, п. 4.15
2	Примыкание к вентшахте	H ≥ 600 мм, рассечка 1,0 м	СП 17.13330, СП 2.13130
3	Водосточная воронка	Уклон ≥ 1,5%, обогрев	СП 30.13330, СП 17.13330
4	Деформационный шов	Петля ≥ 100 мм, крепление с 1 стороны	СП 17.13330, прил. В
5	Углы (внутренний/внешний)	Усиление заплатой, крепёж 6–8 шт./м²	СТО НОСТРОЙ 2.13.81
6	Проходка труб	Зазор 20–30 мм, H ≥ 300 мм	СТО НОСТРОЙ 2.13.81
7	Зенитный фонарь	Усиление 500 мм, уклон ≥ 2%	СП 17.13330
8	Дверной проём	Порог ≥ 150 мм, H ≥ 300 мм	СП 17.13330, п. 4.16
9	Молниеприёмники	Герметизация проходки	СО 153-34.21.122
10	Температурный шов плиты	Усиление 500 мм, свободная укладка	СП 63.13330

13. Требования к оформлению альбома узлов

Альбом конструктивных решений (АКР) должен содержать:

• Графическую часть: чертежи узлов в масштабе 1:10 или 1:20 с указанием всех слоёв, размеров, материалов;
• Текстовую часть: описание технологии монтажа, последовательность операций;
• Спецификацию: перечень материалов и комплектующих на каждый узел;
• Ссылки на нормативные документы и технологические регламенты.
