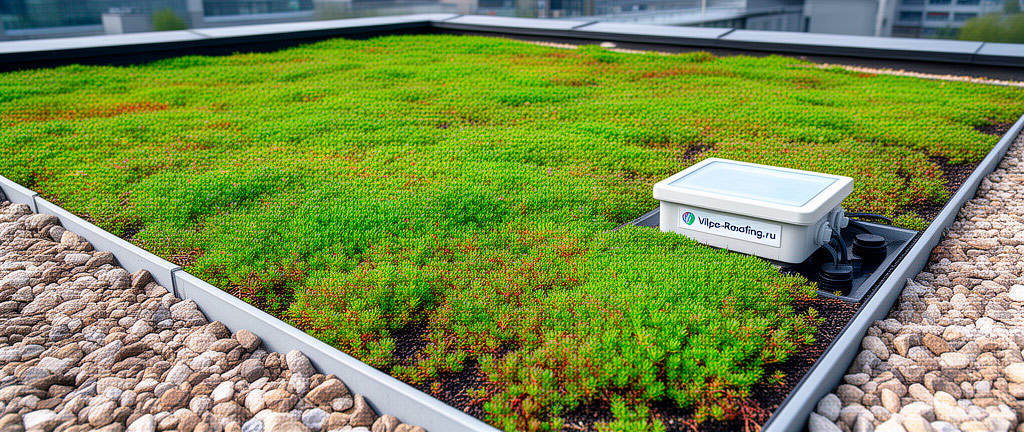

Озеленённая кровля (зелёная кровля) — это эксплуатируемая кровельная конструкция, включающая слои растительного субстрата и живых растений поверх гидроизоляционной системы. Ключевые элементы: корнезащитный слой, дренажная система, фильтрующий слой и почвенный субстрат. Нормативная база: СП 17.13330.2017 (раздел 5, тип ЭК-3), СП 82.13330.2016 «Благоустройство территорий», а также международный стандарт FLL (Forschungsgesellschaft Landschaftsentwicklung Landschaftsbau). Гидроизоляция должна быть устойчива к прорастанию корней (испытание по методике FLL или EN 13948).
1. Типы озеленённых кровель
| Тип | Толщина субстрата, мм | Нагрузка, кН/м² | Растительность | Уход |
|---|---|---|---|---|
| Экстенсивный | 60–150 | 0,8–2,0 | Седумы, мхи, травы | Минимальный (1–2 раза в год) |
| Полуинтенсивный | 150–300 | 2,0–5,0 | Травы, кустарники | Умеренный (3–4 раза в год) |
| Интенсивный | 300–1000+ | 5,0–20,0 | Газоны, кустарники, деревья | Регулярный (как обычный сад) |
2. Конструктивный «пирог» озеленённой кровли
Полный состав слоёв озеленённой кровли (снизу вверх):
Слой 1 — Несущее основание. Железобетонная плита перекрытия. Для интенсивного озеленения — толщина не менее 200 мм, класс бетона B25. Расчёт на восприятие дополнительной нагрузки от водонасыщенного субстрата (плотность до 1800 кг/м³).
Слой 2 — Пароизоляция. Битумно-полимерный материал с сопротивлением паропроницанию не менее 50 м²·ч·Па/мг. Укладка с перехлёстом 120 мм, герметизация швов.
Слой 3 — Теплоизоляция. Экструзионный пенополистирол (XPS) с прочностью на сжатие не менее 300 кПа. Толщина — по теплотехническому расчёту (для Москвы — 180–220 мм). XPS предпочтителен благодаря нулевому водопоглощению и высокой прочности.
Слой 4 — Уклонообразующий слой. Уклон не менее 1,5% к воронкам. Выполняется из клиновидных плит XPS или лёгкого бетона.
Слой 5 — Гидроизоляция с защитой от корней. ПВХ-мембрана толщиной не менее 2,0 мм с сертифицированной устойчивостью к прорастанию корней (испытание по EN 13948:2007 — 2 года без прорастания). Альтернатива — двухслойная система: ПВХ-мембрана 1,5 мм + корнезащитная плёнка из ПЭВП толщиной 0,8 мм.
Слой 6 — Дренажно-накопительный слой. Профилированная мембрана из HDPE высотой 20–60 мм с перфорацией. Функции: отвод избыточной воды, накопление влаги для растений (в углублениях), защита гидроизоляции. Водонакопительная способность — 3–12 л/м² в зависимости от высоты профиля.
Слой 7 — Фильтрующий слой. Геотекстиль плотностью 150–300 г/м². Предотвращает вымывание мелких частиц субстрата в дренажную систему. Эффективный размер пор O90 — 80–120 мкм.
Слой 8 — Почвенный субстрат. Специализированный кровельный субстрат с объёмной плотностью в сухом состоянии 800–1200 кг/м³, в водонасыщенном — 1300–1800 кг/м³. Состав: минеральная основа (керамзит, перлит, пемза) 70–80%, органические компоненты (компост, торф) 20–30%. Водоудерживающая способность — не менее 35% от объёма.
Слой 9 — Растительный покров. Для экстенсивного озеленения — седумные маты или рулонный газон из засухоустойчивых растений. Для интенсивного — многолетние травы, кустарники, деревья с ограниченной корневой системой.
3. Гидравлический расчёт дренажной системы
Расчёт дренажа озеленённой кровли ведётся на максимальную интенсивность осадков с 10% обеспеченностью:
Расход воды через дренажный слой:
Qдр = q20 · F · ψ / 10000
где q20 — интенсивность дождя 20-минутной продолжительности, л/(с·га);
F — площадь кровли, м²;
ψ = 0,3–0,5 — коэффициент стока для озеленённой кровли (учитывает задержание воды субстратом).
Пропускная способность дренажной мембраны:
Qпроп = kдр · i · b · hдр
где kдр — коэффициент фильтрации дренажного слоя, м/с (для профилированной мембраны — 0,01–0,05 м/с);
i — уклон кровли (не менее 0,015);
b — ширина потока, м;
hдр — высота дренажного слоя, м.
Условие работоспособности: Qпроп ≥ Qдр. При недостаточной пропускной способности увеличивается высота дренажного слоя или уменьшается расстояние между воронками.
4. Система орошения (ирригации)
Для интенсивных озеленённых кровель обязательна автоматическая система полива. Расчёт потребности в воде:
Vпол = ET0 · Kc · A · T / η
где ET0 — эталонная эвапотранспирация, мм/сут (для Москвы — 3–5 мм/сут в летний период);
Kc — коэффициент культуры (0,3–0,5 для седумов, 0,8–1,0 для газона);
A — площадь озеленения, м²;
T — расчётный период, сут;
η = 0,85 — КПД системы полива.
5. Ветровая нагрузка и устойчивость
Озеленённая кровля подвержена значительным ветровым нагрузкам. Согласно СП 20.13330.2016, расчёт ветровой нагрузки выполняется с учётом высоты здания и аэродинамических коэффициентов. Для предотвращения ветровой эрозии субстрата применяются:
- Пригрузочный слой из гравия (фракция 16–32 мм) по периметру кровли шириной не менее 500 мм;
- Ветрозащитные маты или сетки при высоте здания более 20 м;
- Устройство парапетов высотой не менее 300 мм.
6. Требования к гидроизоляции озеленённой кровли
Гидроизоляция озеленённой кровли должна соответствовать следующим критериям:
| Параметр | Требование | Метод испытания |
|---|---|---|
| Устойчивость к прорастанию корней | Отсутствие прорастания за 2 года | EN 13948 (FLL) |
| Водонепроницаемость | Не менее 0,2 МПа в течение 24 ч | ГОСТ 2678-94 |
| Прочность на разрыв | Не менее 10 МПа | ГОСТ Р 56704-2015 |
| Относительное удлинение | Не менее 300% | ГОСТ Р 56704-2015 |
| Стойкость к микроорганизмам | Отсутствие биоповреждений | ГОСТ 9.049-91 |
| Химическая стойкость (pH 4–9) | Сохранение свойств | ГОСТ 9.030-74 |
7. Особенности монтажа озеленённой кровли
Технологическая последовательность монтажа:
- Устройство пароизоляции и теплоизоляции (аналогично стандартной кровле).
- Укладка ПВХ-мембраны с механическим креплением. Особое внимание — герметизация швов и примыканий. Все швы проверяются искровым дефектоскопом.
- Испытание гидроизоляции заливом воды на 48 часов. Допустимое падение уровня — не более 10% за 24 часа.
- Укладка дренажной мембраны с перехлёстом 100–150 мм.
- Укладка фильтрующего геотекстиля с перехлёстом 200 мм.
- Устройство гравийной засыпки по периметру (ширина 500 мм, фракция 16–32 мм).
- Засыпка почвенного субстрата слоями по 150–200 мм с лёгким уплотнением.
- Посадка растений или укладка готовых растительных матов.
- Пусконаладка системы автоматического полива.
Важно! Запрещается складирование субстрата на гидроизоляцию без защитного слоя. Перемещение тачек и механизмов — только по временным настилам. Температура монтажа ПВХ-мембраны — не ниже -5°C (с применением подогрева).
8. Эксплуатация и обслуживание
Регламент обслуживания озеленённой кровли:
- Ежемесячно (апрель–октябрь): осмотр водосточных воронок, очистка от листвы и мусора;
- Ежеквартально: проверка работы системы полива, контроль состояния растений;
- Ежегодно (весна): внесение удобрений (NPK 15-15-15, 30–50 г/м²), подсев трав, обрезка кустарников;
- Ежегодно (осень): подготовка к зиме, консервация системы полива;
- Раз в 3 года: инструментальное обследование гидроизоляции в контрольных точках.
Справочно: Экстенсивная озеленённая кровля снижает пиковый сток ливневых вод на 60–80%, уменьшает теплопотери здания на 10–15% зимой и снижает нагрев кровли летом на 20–30°C. Срок окупаемости интенсивной зелёной кровли за счёт энергосбережения — 8–12 лет.
Полезные ссылки:
Заключение
Озеленённая кровля — это высокотехнологичная система, требующая комплексного подхода к проектированию и монтажу. Ключевые факторы успеха: правильный выбор типа озеленения под несущую способность перекрытия, применение ПВХ-мембраны с сертифицированной корнезащитой, устройство эффективного дренажа с расчётом пропускной способности, использование специализированного кровельного субстрата и организация регулярного ухода. Системы Vilpe для озеленённых кровель включают полный спектр комплектующих — от гидроизоляции до дренажных элементов, что обеспечивает комплексное решение в соответствии с требованиями СП 17.13330.2017 и международных стандартов.
Нормативные документы
- СП 17.13330.2017 «Кровли. Актуализированная редакция СНиП II-26-76»
- СП 20.13330.2016 «Нагрузки и воздействия»
- СП 82.13330.2016 «Благоустройство территорий»
- СП 30.13330.2020 «Внутренний водопровод и канализация зданий»
- СП 50.13330.2012 «Тепловая защита зданий»
- ГОСТ Р 56704-2015 «Мембраны кровельные полимерные. Технические условия»
- ГОСТ 2678-94 «Материалы рулонные кровельные и гидроизоляционные. Методы испытаний»
- ГОСТ 9.049-91 «Материалы полимерные. Методы лабораторных испытаний на стойкость к воздействию плесневых грибов»
- EN 13948:2007 «Flexible sheets for waterproofing. Determination of resistance to root penetration»
- FLL Richtlinie für Dachbegrünung (Руководство по озеленению крыш, Германия)
- СТО НОСТРОЙ 2.13.81-2012 «Кровли. Устройство кровель из полимерных мембран»
