Узлы примыкания кровли к парапетам и вертикальным стенам: типовые решения

1. Нормативная база проектирования узлов примыкания

Узлы примыкания кровли к вертикальным поверхностям — наиболее ответственные и уязвимые элементы кровельной системы. По статистике НИИМосстрой, до 60% протечек плоских кровель происходит именно в узлах примыкания. Требования к проектированию и устройству узлов примыкания изложены в следующих документах:

• СП 17.13330.2017, п. 5.5 — общие требования к узлам примыкания;
• СТО НОСТРОЙ 2.13.81-2012, раздел 9 — узлы примыкания на полимерных мембранах;
• Серия 2.260-1 «Детали кровель жилых и общественных зданий» — типовые узлы;
• ГОСТ Р 56704-2015 — требования к мембранам в узлах примыкания.

2. Классификация узлов примыкания

По типу вертикальной поверхности различают следующие узлы примыкания:

• Примыкание к парапету — наиболее распространённый тип, парапет может быть выполнен из кирпича, бетона, газобетона;
• Примыкание к стене вышележащего этажа — перепад высот, характерен для разноэтажных зданий;
• Примыкание к вентиляционной шахте — отдельно стоящая или примыкающая шахта;
• Примыкание к зенитному фонарю — светопрозрачная конструкция на кровле;
• Примыкание к деформационному шву — компенсатор температурных и осадочных деформаций.

3. Конструктивные элементы узла примыкания

3.1. Наклонный бортик (выкружка)

В месте перехода кровли с горизонтальной плоскости на вертикальную устраивается наклонный бортик под углом 45° (п. 5.5 СП 17.13330.2017). Назначение бортика:

• Обеспечение плавного перехода гидроизоляции без резких перегибов;
• Предотвращение скопления воды в углу примыкания;
• Защита гидроизоляции от механических повреждений.

Материалы для бортика: цементно-песчаный раствор М150, жёсткие минераловатные плиты, экструзионный пенополистирол. Размеры бортика: высота 100–150 мм, ширина основания 100–150 мм.

3.2. Дополнительный слой гидроизоляции

В месте примыкания обязателен дополнительный водоизоляционный ковёр (усиление) шириной не менее 500 мм: по 250 мм на горизонтальную и вертикальную поверхности. Для битумно-полимерных кровель — 2 дополнительных слоя, для полимерных мембран — 1 слой с приваркой по всему периметру.

3.3. Механическое закрепление края гидроизоляции

Верхний край гидроизоляционного ковра на вертикальной поверхности закрепляется механически:

• Краевая рейка из оцинкованной стали толщиной 0,7–1,0 мм или алюминия;
• Крепление саморезами с шагом 150–200 мм в предварительно просверленные отверстия;
• Герметизация верхней кромки рейки полиуретановым или силиконовым герметиком.

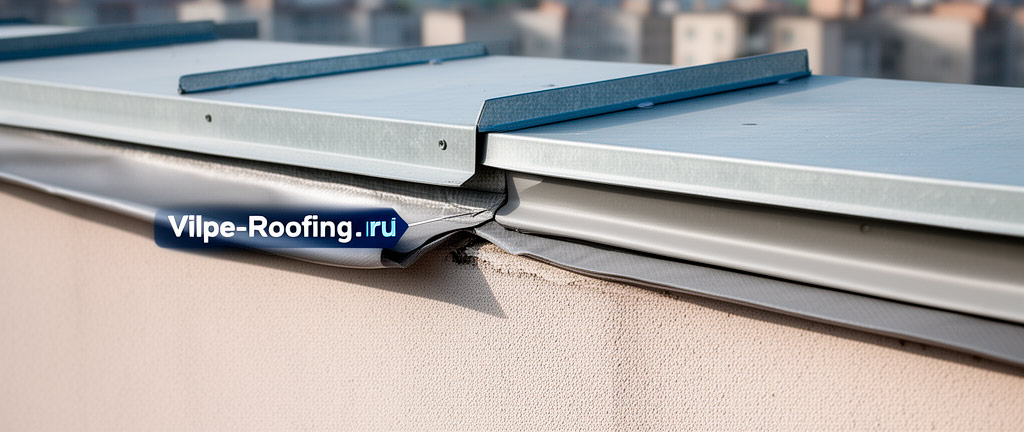

3.4. Защитный фартук

Верхний край гидроизоляции и краевая рейка защищаются металлическим фартуком (капельником) из оцинкованной стали с полимерным покрытием. Фартук отводит воду от стены и предотвращает затекание влаги за гидроизоляцию. Вылет капельника — не менее 30 мм от плоскости стены.

4. Типовые решения узлов примыкания

5. Технология устройства узла примыкания к парапету

5.1. Подготовка вертикальной поверхности

1. Очистка поверхности парапета от пыли, грязи, наплывов раствора;
2. Выравнивание поверхности цементно-песчаным раствором (отклонение не более 5 мм на 2 м);
3. Огрунтовка битумным праймером (для битумных кровель) или специальным праймером (для ПВХ/ТПО);
4. Устройство наклонного бортика из ЦПР М150 или жёсткого утеплителя.

5.2. Устройство гидроизоляции примыкания (ПВХ-мембрана)

1. Раскрой полотнища мембраны с запасом на заведение на парапет (высота заведения + 50 мм);
2. Приварка основного полотнища к горизонтальной мембране горячим воздухом;
3. Формование мембраны по наклонному бортику с прогревом феном для придания формы;
4. Приварка мембраны к вертикальной поверхности (при использовании механического крепления — фиксация верхнего края рейкой, затем приварка);
5. Установка дополнительного слоя (усиления) шириной 500 мм с приваркой по периметру;
6. Монтаж краевой рейки и защитного фартука, герметизация верхней кромки.

5.3. Устройство гидроизоляции примыкания (битумно-полимерная кровля)

1. Наплавление основного гидроизоляционного ковра с заведением на парапет;
2. Установка дополнительного слоя (усиления) — 2 слоя с разбежкой швов;
3. Механическое закрепление верхнего края краевой рейкой;
4. Герметизация верхней кромки битумной мастикой или герметиком;
5. Установка защитного фартука из оцинкованной стали.

6. Особые случаи примыкания

6.1. Примыкание к парапету с парапетной воронкой

При устройстве парапетной водосточной воронки гидроизоляция заводится в проём парапета и герметично соединяется с фланцем воронки. Вокруг воронки устраивается дополнительный слой гидроизоляции размером 700×700 мм. Уклон воронки в сторону водостока — не менее 2%.

6.2. Примыкание к стене с штрабой

В кирпичных стенах верхний край гидроизоляции заводится в штрабу (паз) глубиной 30–50 мм, вырубленную в стене на высоте 300–500 мм. После заведения гидроизоляции штраба зачеканивается цементно-песчаным раствором и герметизируется. Сверху устанавливается защитный фартук.

6.3. Примыкание в углах (внутренний и наружный угол)

В углах примыкания гидроизоляция усиливается дополнительной накладкой (заплатой) размером 300×300 мм, вырезаемой из материала гидроизоляции. Для ПВХ-мембран углы формуются с прогревом феном. Для битумных материалов углы проклеиваются мастикой с армированием стеклосеткой.

7. Контроль качества узлов примыкания

При приёмке узлов примыкания контролируется:

• Высота заведения гидроизоляции (не менее 300 мм, замер рулеткой);
• Наличие и качество наклонного бортика (угол 45°, отсутствие пустот);
• Сплошность сварных/клеевых швов (визуально и пробником);
• Надёжность механического крепления краевой рейки (шаг саморезов, затяжка);
• Герметичность верхней кромки (пробный пролив воды);
• Наличие и правильность установки защитного фартука.
