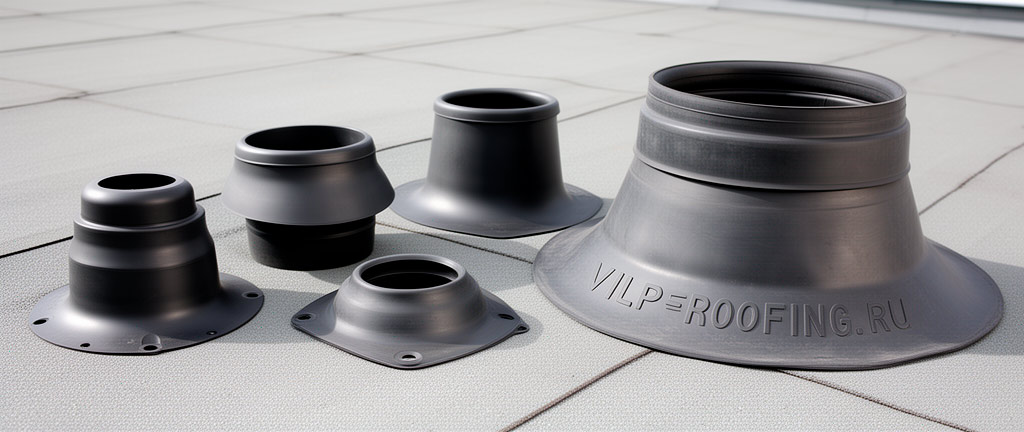

Проходные элементы для плоской кровли: виды, подбор и технология установки

1. Назначение и классификация проходных элементов

Проходной элемент — это конструктивный узел, обеспечивающий герметичный пропуск инженерных коммуникаций через кровельный пирог с сохранением водонепроницаемости гидроизоляционного ковра. Классификация по назначению:

• Вентиляционные проходки — для вывода фановых труб канализации (диаметр 110 мм), вытяжных вентиляционных каналов (125–250 мм);
• Кабельные проходки — для вывода электрических кабелей, антенных фидеров, молниезащиты;
• Технологические проходки — для трубопроводов отопления, кондиционирования, технологических газов;
• Универсальные проходки — с регулируемым диаметром для пропуска нескольких коммуникаций.

2. Нормативные требования

Требования к устройству проходных элементов изложены в следующих документах:

• СП 17.13330.2017, п. 5.5 — общие требования к узлам примыкания и проходкам;
• СТО НОСТРОЙ 2.13.81-2012, раздел 8 — монтаж проходных элементов на полимерных мембранах;
• СП 60.13330.2016 — требования к вентиляционным выбросам;
• СП 30.13330.2016 — требования к вытяжной части канализационных стояков.

Ключевые нормативные требования:

• Высота проходного элемента над поверхностью кровли — не менее 300 мм, в районах с расчётной высотой снежного покрова более 500 мм — не менее 500 мм (п. 5.5 СП 17.13330.2017);
• В месте проходки обязателен дополнительный слой гидроизоляции размером не менее 500×500 мм;
• Зазор между коммуникацией и проходным элементом герметизируется уплотнителем;
• Проходной элемент должен быть закреплён к несущему основанию.

3. Виды проходных элементов

4. Подбор проходного элемента

4.1. По типу кровельного покрытия

Материал фланца проходного элемента должен соответствовать материалу гидроизоляционного ковра для обеспечения надёжного соединения:

• ПВХ-мембрана → проходка с ПВХ-фланцем (сварка горячим воздухом);
• ТПО-мембрана → проходка с ТПО-фланцем (сварка горячим воздухом);
• ЭПДМ-мембрана → проходка с EPDM-фланцем (склеивание);
• Битумно-полимерная кровля → проходка с битумным фланцем или металлический стакан с оклеечной гидроизоляцией.

4.2. По диаметру коммуникации

Внутренний диаметр проходного элемента должен быть на 5–10 мм больше наружного диаметра коммуникации для обеспечения зазора под уплотнитель. Для универсальных проходок с EPDM-юбкой диаметр подбирается подрезкой юбки по нанесённой разметке.

4.3. По климатическим условиям

В районах с высокой снеговой нагрузкой (IV–V снеговые районы по СП 20.13330.2016) применяются проходки увеличенной высоты (750–1000 мм) с усиленным креплением. В районах с сильными ветрами (III–IV ветровые районы) — проходки с дополнительными рёбрами жёсткости.

5. Технология монтажа проходных элементов

5.1. Подготовительные работы

1. Определение места установки проходки в соответствии с проектом;
2. Разметка отверстия в кровельном пироге (диаметр отверстия = диаметр проходки + 20 мм);
3. Вырезание отверстия в гидроизоляции, утеплителе и пароизоляции;
4. Усиление основания вокруг отверстия (при необходимости — установка дополнительного элемента жёсткости).

5.2. Монтаж на ПВХ/ТПО-мембране

1. Установка проходного элемента в отверстие, выравнивание по вертикали;
2. Механическое крепление фланца проходки к основанию тарельчатыми дюбелями (4–6 шт. по периметру фланца);
3. Приварка фланца проходки к мембране горячим воздухом (температура 400–500°C) с помощью автоматического сварочного аппарата или ручного фена с силиконовым роликом;
4. Установка дополнительной накладки (усиления) из материала мембраны размером 500×500 мм с приваркой по периметру;
5. Контроль качества сварного шва (ширина шва ≥20 мм, проверка пробником).

5.3. Монтаж на битумно-полимерной кровле

1. Установка металлического стакана проходки в отверстие;
2. Крепление фланца к основанию саморезами с шагом 150–200 мм;
3. Наплавление дополнительного слоя гидроизоляции на фланец и вокруг проходки (2 слоя размером 500×500 мм и 700×700 мм);
4. Установка верхнего хомута с обжимным уплотнителем;
5. Герметизация стыка битумной мастикой.

5.4. Монтаж универсальной проходки с EPDM-юбкой

1. Подрезка EPDM-юбки по диаметру коммуникации (на 20% меньше диаметра трубы для обеспечения натяга);
2. Установка алюминиевого основания на кровлю, крепление дюбелями;
3. Герметизация основания битумной мастикой или приварка (в зависимости от типа кровли);
4. Натягивание EPDM-юбки на трубу, фиксация нержавеющим хомутом;
5. Дополнительная герметизация силиконовым или полиуретановым герметиком.

6. Уплотнение зазора между проходкой и коммуникацией

Герметизация зазора между внутренней поверхностью проходного элемента и коммуникацией выполняется с помощью:

• Обжимных резиновых уплотнителей (EPDM-колец) с хомутами из нержавеющей стали;
• Термоусаживаемых манжет (для кабельных проходок);
• Полиуретановых или силиконовых герметиков (для неподвижных соединений);
• Бутилкаучуковых лент и мастик (для битумных кровель).

7. Контроль качества монтажа

При приёмке проходных элементов проверяется:

• Вертикальность установки (отклонение не более 2 мм/м);
• Надёжность крепления к основанию;
• Герметичность сварных/клеевых швов (визуально и пробником);
• Качество уплотнения зазора (пробный пролив воды);
• Соответствие высоты проходки проекту и нормативным требованиям.
