Для чего предназначены кровельные аэраторы (флюгарки) и дефлекторы на плоской кровле, как рассчитать необходимое количество аэраторов в соответствии с нормативными требованиями и как правильно выполнить их монтаж для обеспечения вентиляции подкровельного пространства и удаления влаги из кровельного пирога?

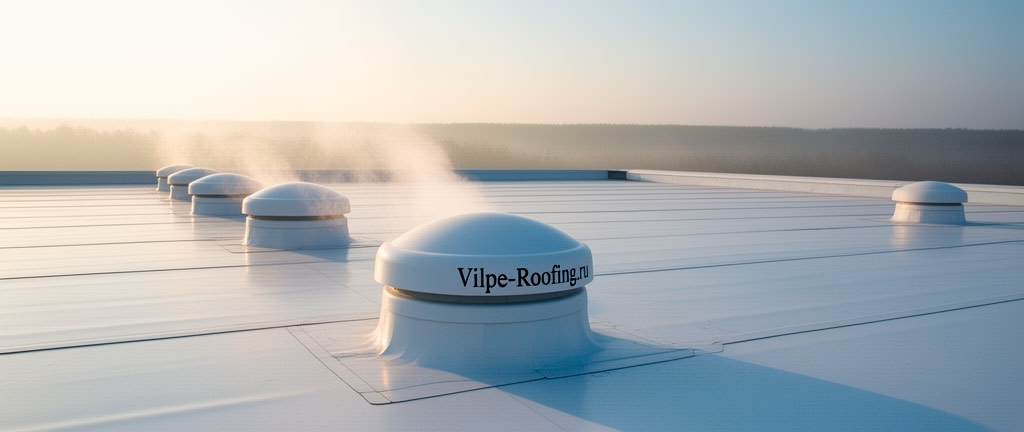

Кровельные аэраторы (флюгарки) предназначены для удаления водяного пара из подкровельного пространства, выравнивания давления и предотвращения образования вздутий водоизоляционного ковра. Согласно п. 5.9 СП 17.13330.2017 и СТО НОСТРОЙ 2.13.81-2012, минимальное количество аэраторов — 1 шт. на 100 м² кровли, но не менее 1 шт. на каждую замкнутую секцию. Дефлекторы дополнительно обеспечивают вытяжную вентиляцию помещений.
1. Назначение кровельных аэраторов
Кровельный аэратор (флюгарка, вентиляционный патрубок) выполняет три основные функции в конструкции плоской кровли:
- Удаление водяного пара — диффузионный водяной пар, проникающий через дефекты пароизоляции или выделяющийся из влажного утеплителя, отводится в атмосферу через аэраторы, предотвращая накопление влаги в кровельном пироге;
- Выравнивание давления — при нагреве кровли солнечными лучами воздух и водяной пар в подкровельном пространстве расширяются, создавая избыточное давление, которое приводит к образованию вздутий (пузырей) гидроизоляционного ковра; аэраторы обеспечивают сообщение с атмосферой и выравнивание давления;
- Вентиляция теплоизоляции — циркуляция воздуха через аэраторы способствует просушке утеплителя в тёплый период года.
2. Нормативные требования к установке аэраторов
Требования к устройству аэраторов изложены в следующих документах:
- СП 17.13330.2017, п. 5.9 — общие требования к вентиляции кровель;
- СТО НОСТРОЙ 2.13.81-2012, раздел 7 — требования к установке аэраторов на кровлях из полимерных мембран;
- Руководство по проектированию и устройству кровель из битумно-полимерных материалов (ЦНИИПромзданий) — рекомендации по расстановке.
Минимальное количество аэраторов:
- 1 аэратор на 100 м² кровли (п. 5.9 СП 17.13330.2017);
- Не менее 1 аэратора на каждую замкнутую секцию (ограниченную парапетами, деформационными швами, стенами);
- При высоте парапета более 600 мм — дополнительный аэратор на каждые 50 м²;
- В ендовах и у водосточных воронок — дополнительные аэраторы из расчёта 1 шт. на 50 м².
3. Расчёт количества аэраторов
3.1. Базовый расчёт по площади
Nбаз = S / 100, где:
S — площадь кровли, м²;
Nбаз — базовое количество аэраторов (округляется в большую сторону).
3.2. Уточнённый расчёт с учётом влажностного режима
Для зданий с влажным и мокрым режимом помещений (бассейны, бани, прачечные, цеха с мокрыми процессами) количество аэраторов увеличивается:
N = Nбаз × kвл, где:
kвл = 1,5 — для влажного режима;
kвл = 2,0 — для мокрого режима.
3.3. Расчёт по производительности аэратора
Производительность одного аэратора по удалению влаги:
Qаэр = v × Sсеч × 3600, где:
v — скорость воздуха в аэраторе (0,5–1,5 м/с при ветре 3–5 м/с);
Sсеч — площадь сечения вентиляционного канала, м².
Для стандартного аэратора Vilpe с диаметром проходного сечения 110 мм: Sсеч = π × 0,055² = 0,0095 м². При скорости ветра 3 м/с: Qаэр = 1,0 × 0,0095 × 3600 ≈ 34 м³/ч.
4. Типы и конструкция кровельных аэраторов
| Тип аэратора | Диаметр, мм | Высота, мм | Материал | Обслуживаемая площадь, м² | Применение |
|---|---|---|---|---|---|
| Точечный аэратор (флюгарка) | 75–110 | 300–500 | ПВХ, ПП, сталь | 50–100 | Все типы кровель |
| Аэратор с дефлектором | 110–160 | 400–700 | ПВХ, сталь оцинк. | 100–150 | Кровли с внутр. водостоком |
| Аэратор высокий (для снеговых районов) | 110–160 | 750–1000 | ПВХ, сталь | 100–150 | Районы с высотой снега >500 мм |
| Аэратор-дефлектор (комбинированный) | 160–250 | 500–1000 | Сталь нерж., ПВХ | 150–250 | Вентшахты, каналы |
| Аэратор коньковый (непрерывный) | — | — | ПВХ, ПП | На всю длину конька | Скатные кровли |
5. Схемы расстановки аэраторов
5.1. Равномерная расстановка
Аэраторы располагаются равномерно по площади кровли с шагом 8–12 м. Рекомендуется привязка к сетке колонн или несущих конструкций. Аэраторы не должны размещаться в ендовах, у водосточных воронок и в зонах скопления воды.
5.2. Расстановка по коньку (водоразделу)
Наиболее эффективная схема: аэраторы устанавливаются по линии водораздела (конька), где скапливается наибольшее количество водяного пара. Расстояние между аэраторами — 6–10 м. Дополнительные аэраторы — в пониженных участках кровли.
5.3. Расстановка у парапетов и примыканий
В зонах примыкания кровли к парапетам и стенам аэраторы устанавливаются на расстоянии 1–2 м от вертикальной поверхности. Это обеспечивает вентиляцию наиболее уязвимых зон, где часто образуются вздутия.
6. Технология монтажа аэраторов
6.1. Монтаж на битумно-полимерной кровле
- В гидроизоляционном ковре вырезается отверстие диаметром на 10–15 мм больше диаметра патрубка аэратора;
- Основание аэратора (фланец) приклеивается к гидроизоляции битумной мастикой или наплавляется газовой горелкой;
- Устанавливается дополнительный слой гидроизоляции (усиление) размером 300×300 мм вокруг аэратора;
- Монтируется корпус аэратора с колпаком (дефлектором);
- Проверяется герметичность примыкания фланца к гидроизоляции.
6.2. Монтаж на полимерной мембране
- В мембране вырезается отверстие по разметке;
- Фланец аэратора из ПВХ/ТПО приваривается к мембране горячим воздухом (температура 400–500°C) с помощью сварочного фена с насадкой;
- Устанавливается дополнительная накладка (усиление) из материала мембраны, привариваемая по периметру;
- Монтируется корпус аэратора, фиксируется саморезами к фланцу;
- Проверяется качество сварного шва (ширина шва не менее 20 мм, прочность не менее 80% от прочности мембраны).
6.3. Монтаж аэратора-дефлектора для вентиляции помещений
Дефлекторы, совмещённые с аэрацией подкровельного пространства, устанавливаются на вентиляционные шахты и каналы. Требования к монтажу — по СП 60.13330.2016 «Отопление, вентиляция и кондиционирование». Высота дефлектора над кровлей — не менее 0,5 м для неэксплуатируемой кровли и не менее 2 м для эксплуатируемой.
7. Эксплуатация и обслуживание
В соответствии с СП 255.1325800.2016 «Правила эксплуатации зданий», аэраторы подлежат осмотру не реже 2 раз в год (весной и осенью). При осмотре проверяется:
- Целостность корпуса и колпака;
- Отсутствие засорения вентиляционного канала (листья, мусор, лёд);
- Герметичность примыкания фланца к гидроизоляции;
- Отсутствие коррозии металлических элементов.
Важно: Недостаточное количество аэраторов или их отсутствие — одна из основных причин образования вздутий и отслоений гидроизоляционного ковра. Вздутия диаметром более 0,5 м подлежат обязательному ремонту с установкой дополнительных аэраторов (п. 8.3 СП 255.1325800.2016).
Рекомендация: Для кровель с минераловатным утеплителем рекомендуется увеличивать количество аэраторов на 30–50% относительно нормативного минимума, так как минеральная вата обладает высокой паропроницаемостью и требует более интенсивной вентиляции. Применение аэраторов Vilpe с дефлектором увеличивает эффективность вентиляции на 25–40% за счёт использования ветрового напора.
Полезные ссылки:
Кровельные аэраторы — обязательный элемент плоской кровли, обеспечивающий вентиляцию подкровельного пространства, удаление водяного пара и предотвращение образования вздутий гидроизоляционного ковра. Расчёт количества аэраторов выполняется исходя из норматива 1 шт. на 100 м² с корректировкой на влажностный режим помещений и конструктивные особенности кровли. Правильный монтаж с обеспечением герметичности примыкания фланца к гидроизоляции и регулярное обслуживание гарантируют эффективную работу аэраторов в течение всего срока службы кровли.
Нормативные документы
- СП 17.13330.2017 «Кровли. Актуализированная редакция СНиП II-26-76»
- СП 50.13330.2012 «Тепловая защита зданий»
- СП 60.13330.2016 «Отопление, вентиляция и кондиционирование»
- СП 255.1325800.2016 «Здания и сооружения. Правила эксплуатации»
- СТО НОСТРОЙ 2.13.81-2012 «Кровли. Устройство кровель из полимерных мембран»
- ГОСТ Р 56704-2015 «Мембраны кровельные полимерные. Технические условия»
- ГОСТ 32492-2013 «Материалы кровельные полимерные»
- Руководство по проектированию и устройству кровель из битумно-полимерных материалов (ЦНИИПромзданий, 2015)
- СП 131.13330.2020 «Строительная климатология»
