Что такое двухуровневые кровельные воронки и для каких типов кровель они обязательны? Каковы конструктивные особенности, принцип работы и нормативные требования к устройству двухуровневых воронок согласно СП 17.13330.2017? Как правильно выполнить монтаж двухуровневой воронки в инверсионную и эксплуатируемую кровлю?

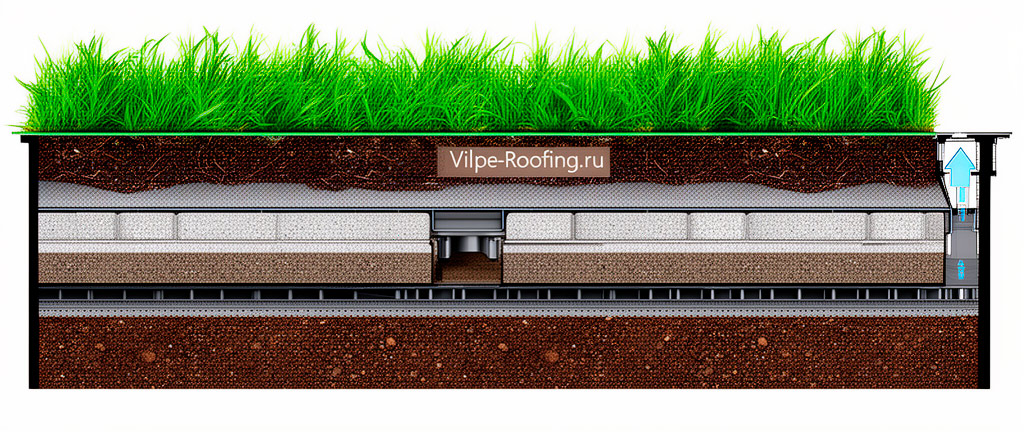

Двухуровневая воронка имеет два яруса водоприёма: нижний — в уровне гидроизоляционного ковра (основной водосбор), верхний — в уровне финишного покрытия (дренаж поверхности). Обязательны для инверсионных и эксплуатируемых кровель согласно СП 17.13330.2017 (п. 5.4.12). Обеспечивают отвод воды как с поверхности кровли, так и из толщи утеплителя, предотвращая его намокание и потерю теплоизоляционных свойств. Конструкция включает чашу с дренажными отверстиями в борту и надставной элемент с водоприёмной решёткой.
1. Принцип работы двухуровневой воронки
В традиционной (неэксплуатируемой) кровле гидроизоляционный ковёр расположен непосредственно под атмосферными осадками, и вся вода отводится с его поверхности. В инверсионных и эксплуатируемых кровлях гидроизоляция находится под слоем утеплителя (инверсионная) или под финишным покрытием (эксплуатируемая). Вода проникает через верхние слои и накапливается на поверхности гидроизоляции. Двухуровневая воронка решает эту проблему, обеспечивая два независимых пути водоотвода:
- Нижний уровень — дренажные отверстия в борту чаши, расположенные в уровне гидроизоляционного ковра. Отводят воду, просочившуюся через вышележащие слои (утеплитель, покрытие);
- Верхний уровень — водоприёмная решётка в уровне финишного покрытия. Отводит воду с поверхности кровли (дождь, талый снег).
2. Нормативные требования
СП 17.13330.2017 «Кровли» содержит следующие требования к двухуровневым воронкам:
- Пункт 5.4.12: «На инверсионных кровлях следует предусматривать двухуровневые водосточные воронки, обеспечивающие отвод воды с поверхности гидроизоляционного ковра и с поверхности кровли»;
- Пункт 9.8: «Водоприёмная решётка верхнего уровня должна возвышаться над поверхностью кровли не менее чем на 20 мм»;
- Пункт 9.11: «Чаша воронки должна быть теплоизолирована»;
- Пункт 5.3.5: «В месте установки воронки кровельный ковёр должен быть усилен».
3. Конструктивные элементы двухуровневой воронки
| Элемент | Назначение | Материал |
|---|---|---|
| Чаша воронки (нижний уровень) | Основной водоприёмник, устанавливается на гидроизоляцию | Полипропилен, АБС-пластик |
| Дренажные отверстия в борту | Приём воды из толщи утеплителя | — |
| Фланец | Герметизация примыкания к гидроизоляции | ПВХ / нержавеющая сталь |
| Надставной элемент | Соединение нижнего и верхнего уровней | Полипропилен, нержавеющая сталь |
| Водоприёмная решётка (верхний уровень) | Приём воды с поверхности кровли | Нержавеющая сталь, чугун |
| Листвоуловитель | Задержание мусора | Нержавеющая сталь |
| Гравийный фильтр (опционально) | Фильтрация воды из балластного слоя | Гранитный щебень 20–40 мм |
4. Типы кровель, требующих двухуровневых воронок
4.1. Инверсионные кровли. В инверсионной кровле утеплитель (экструзионный пенополистирол) расположен поверх гидроизоляционного ковра. Вода проникает через стыки плит утеплителя и накапливается на гидроизоляции. Без двухуровневой воронки эта вода остаётся в толще кровельного пирога, что приводит к:
- Снижению термического сопротивления утеплителя на 20–40% (намокший XPS теряет до 15% теплоизоляционных свойств);
- Замерзанию воды в зимний период и разрушению утеплителя при циклах замораживания-оттаивания;
- Биологическому повреждению (плесень, грибок) при длительном увлажнении.
4.2. Эксплуатируемые кровли. Кровли с финишным покрытием (тротуарная плитка, террасная доска, бетонная стяжка) также требуют двухуровневых воронок. Вода проникает через швы покрытия и накапливается на гидроизоляции. Верхний уровень воронки обеспечивает отвод воды с поверхности, нижний — из-под покрытия.
4.3. Зелёные кровли. На кровлях с интенсивным или экстенсивным озеленением двухуровневые воронки обязательны. Нижний уровень отводит избыток воды из дренажного слоя, предотвращая загнивание корневой системы растений. Верхний уровень служит аварийным переливом при переувлажнении субстрата.
4.4. Балластные кровли. При толщине гравийной засыпки более 100 мм рекомендуется применение двухуровневых воронок, так как вода задерживается в толще гравия и медленно поступает к воронке.
5. Технология монтажа двухуровневой воронки
Этап 1. Установка чаши воронки. Чаша жёстко крепится к несущему основанию. Выпускной патрубок центрируется относительно отверстия в основании. Крепление — анкер-дюбелями (бетон) или саморезами (профлист), не менее 4 шт.
Этап 2. Укладка гидроизоляции. Гидроизоляционный ковёр (ПВХ-мембрана или битумный материал) укладывается с примыканием к фланцу чаши. Для ПВХ-мембран — сварка горячим воздухом, для битумных — наплавление. В зоне воронки выполняется усиление ковра (СП 17.13330.2017, п. 5.3.5).
Этап 3. Установка нижнего листвоуловителя. В чашу воронки устанавливается корзинный листвоуловитель, который будет задерживать мусор, проникающий через дренажные отверстия.
Этап 4. Укладка теплоизоляции (для инверсионных кровель). Плиты XPS укладываются поверх гидроизоляции. Вокруг чаши воронки утеплитель подрезается. Дренажные отверстия в борту чаши должны оставаться открытыми — они не перекрываются утеплителем. Для защиты дренажных отверстий от засорения утеплителем вокруг чаши укладывается полоса геотекстиля.
Этап 5. Установка надставного элемента. Надставной элемент фиксируется на чаше воронки. Его высота подбирается таким образом, чтобы верхний торец находился в уровне финишного покрытия. Для балластных кровель высота надставного элемента должна превышать толщину балластного слоя на 50–100 мм.
Этап 6. Укладка разделительных и дренажных слоёв. Поверх утеплителя укладывается дренажная мембрана или геотекстиль. В зоне воронки дренажный слой подрезается, и вода беспрепятственно поступает к дренажным отверстиям чаши.
Этап 7. Укладка финишного покрытия. Финишное покрытие (тротуарная плитка, гравий, субстрат) укладывается до уровня верхнего торца надставного элемента. Вокруг воронки устраивается гравийный фильтр (для балластных кровель) или дренажный колодец (для зелёных кровель).
Этап 8. Установка верхней решётки. На верхний торец надставного элемента устанавливается водоприёмная решётка. Для эксплуатируемых кровель решётка должна быть рассчитана на соответствующую нагрузку (класс A15 для пешеходных, B125 для проезда легкового транспорта).
6. Расчёт пропускной способности
Пропускная способность двухуровневой воронки определяется диаметром выпускного патрубка и не зависит от количества уровней. Однако наличие двух уровней водоприёма обеспечивает более равномерное поступление воды и снижает риск переполнения при частичном засорении одного из уровней.
Суммарный расход через двухуровневую воронку:
Qсум = Qниж + Qверх ≤ Qпатр
где: Qниж — расход через дренажные отверстия, л/с; Qверх — расход через верхнюю решётку, л/с; Qпатр — пропускная способность выпускного патрубка, л/с.
Важно: При монтаже двухуровневой воронки критически важно не перекрыть дренажные отверстия в борту чаши утеплителем или гидроизоляцией. Если дренажные отверстия заблокированы, вода из толщи утеплителя не будет отводиться, и двухуровневая воронка превратится в одноуровневую со всеми вытекающими последствиями — намоканием утеплителя и снижением теплоизоляционных свойств кровли.
Рекомендация Vilpe: Двухуровневые воронки Vilpe имеют регулируемый по высоте надставной элемент (диапазон регулировки 50–300 мм), что позволяет точно выставить верхний уровень под финишное покрытие. Дренажные отверстия в борту чаши защищены съёмной фильтрующей сеткой из нержавеющей стали, предотвращающей засорение. Для инверсионных кровель рекомендуется комплектация воронки гравийным фильтром и геотекстильной оболочкой.
Полезные ссылки:
Двухуровневые кровельные воронки — обязательный элемент инверсионных и эксплуатируемых кровель, обеспечивающий отвод воды как с поверхности, так и из толщи кровельного пирога. Правильный монтаж с обеспечением свободного доступа воды к дренажным отверстиям нижнего уровня и точной установкой верхнего уровня в плоскость финишного покрытия гарантирует долговечность кровельной конструкции. Воронки Vilpe с регулируемым надставным элементом и защищёнными дренажными отверстиями обеспечивают надёжный водоотвод для кровель любого типа.
Нормативные документы
- СП 17.13330.2017 «Кровли». Актуализированная редакция СНиП II-26-76.
- СП 30.13330.2020 «Внутренний водопровод и канализация зданий». Актуализированная редакция СНиП 2.04.01-85*.
- СП 32.13330.2018 «Канализация. Наружные сети и сооружения». Актуализированная редакция СНиП 2.04.03-85.
- ГОСТ 32492-2013 «Материалы кровельные и гидроизоляционные полимерные (термопластичные и эластомерные)».
- ГОСТ Р 56704-2015 «Мембраны кровельные полимерные (термопластичные и эластомерные)».
- СТО НОСТРОЙ 2.13.81-2012 «Кровли. Требования к устройству, правилам приёмки и контролю качества».
- СП 20.13330.2016 «Нагрузки и воздействия». Актуализированная редакция СНиП 2.01.07-85*.
- ГОСТ 3634-2019 «Люки смотровых колодцев и дождеприёмники ливнесточных колодцев».
