Подробный разбор
Какие конструктивные особенности имеют водосточные воронки для битумных кровель? Чем они отличаются от воронок для ПВХ-мембран? Какие нормативные требования предъявляются к узлам примыкания воронок к битумному гидроизоляционному ковру согласно СП 17.13330.2017 и ГОСТ 32492-2013?

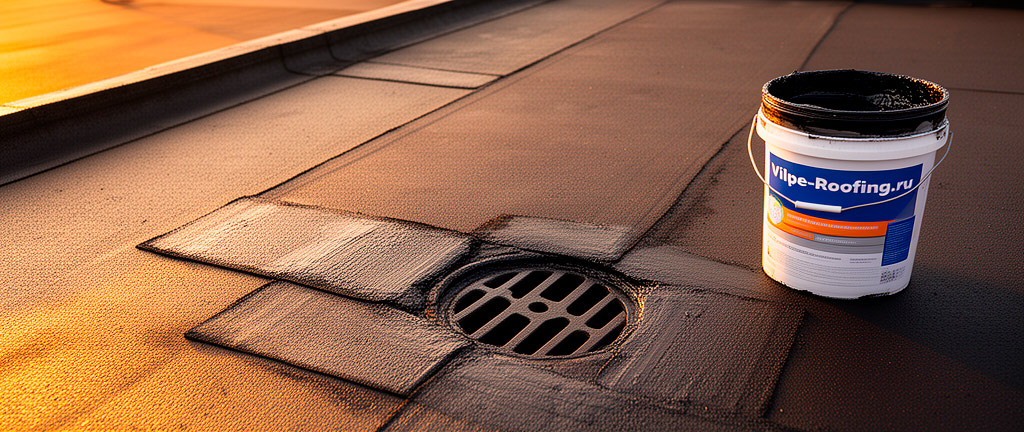

Воронки для битумных кровель оснащаются металлическим фланцем (оцинкованная или нержавеющая сталь), на который наплавляется или приклеивается битумно-полимерный гидроизоляционный ковёр. Ключевые отличия от ПВХ-воронок: термостойкость фланца (выдерживает нагрев горелкой до 800 °C), наличие битумосовместимого покрытия фланца, усиленная конструкция чаши для восприятия нагрузок при наплавлении. Нормативы требуют двухслойного усиления ковра в месте установки воронки и устройства дополнительного водоизоляционного слоя.
1. Конструктивные особенности воронок для битумных кровель
Битумные кровли, выполняемые из битумно-полимерных наплавляемых материалов по ГОСТ 32492-2013, предъявляют особые требования к водосточным воронкам. В отличие от ПВХ-систем, где соединение выполняется сваркой горячим воздухом, битумная гидроизоляция требует термической или клеевой фиксации к фланцу воронки.
| Элемент | Воронка для битумной кровли | Воронка для ПВХ-кровли |
|---|---|---|
| Материал фланца | Оцинкованная сталь 0,8–1,5 мм, нержавейка AISI 304/316 | Пластифицированный ПВХ 1,5–2,0 мм |
| Термостойкость | До 800 °C (кратковременно при наплавлении) | До 80 °C (длительно) |
| Способ соединения | Наплавление горелкой / приклейка мастикой | Сварка горячим воздухом 350–450 °C |
| Покрытие фланца | Битумный праймер / мелкозернистая посыпка | Гладкая ПВХ-поверхность |
| Толщина фланца | 0,8–1,5 мм (сталь) | 1,5–2,0 мм (ПВХ) |
| Усиление ковра | Два дополнительных слоя битумного материала | Усиливающая накладка из ПВХ |
2. Конструкция чаши воронки
Чаша воронки для битумных кровель имеет ряд конструктивных особенностей:
- Усиленный борт — высота борта не менее 40 мм для предотвращения перелива воды через край при засорении решётки;
- Теплоизоляционная вставка — слой экструзионного пенополистирола толщиной 50 мм, интегрированный в корпус или устанавливаемый отдельно (СП 17.13330.2017, п. 9.11);
- Дренажные отверстия — в борту чаши для отвода воды из толщи утеплителя (для двухуровневых воронок);
- Антикоррозионное покрытие — для стальных элементов, контактирующих с агрессивной средой (битумные мастики, конденсат).
3. Технология монтажа воронки в битумную кровлю
Монтаж выполняется в соответствии с СП 17.13330.2017 (раздел 5) и СТО НОСТРОЙ 2.13.81-2012 (раздел 6).
Этап 1. Установка чаши. Чаша воронки жёстко крепится к несущему основанию. Для железобетонных плит используются анкер-дюбели, для профилированного листа — саморезы с усиленной опорной пластиной. Отклонение от проектного положения — не более ±5 мм.
Этап 2. Укладка пароизоляции. Пароизоляционный слой заводится на борт чаши воронки и герметизируется битумной мастикой или самоклеящейся лентой. Стык пароизоляции с чашей должен быть непрерывным по всему периметру.
Этап 3. Укладка теплоизоляции. Плиты утеплителя подрезаются по форме чаши. Зазор между утеплителем и чашей — не более 5 мм. При двухслойной теплоизоляции швы слоёв разносятся не менее чем на 100 мм от края чаши.
Этап 4. Устройство усиления кровельного ковра. Согласно СП 17.13330.2017 (п. 5.3.5), в месте установки воронки выполняется усиление кровельного ковра двумя дополнительными слоями битумно-полимерного материала. Размер усиливающих слоёв — не менее 500×500 мм. Первый слой наплавляется непосредственно на фланец воронки, второй — с перекрытием швов первого слоя на 100 мм.
Этап 5. Наплавление основного кровельного ковра. Основной гидроизоляционный ковёр наплавляется с нахлёстом на фланец воронки не менее 150 мм. Наплавление выполняется пропановой горелкой при температуре пламени 600–800 °C. Важно не перегреть фланец во избежание деформации.
Этап 6. Установка надставных элементов. Устанавливается прижимное кольцо (при наличии), листвоуловитель и защитная решётка. Для эксплуатируемых кровель устанавливается удлинённый надставной элемент.
4. Нормативные требования к узлам примыкания
СП 17.13330.2017 устанавливает следующие требования к узлам примыкания водосточных воронок к битумному ковру:
- Воронки должны быть жёстко закреплены к несущему основанию (п. 9.10);
- В месте установки воронки кровельный ковёр должен быть усилен двумя дополнительными слоями (п. 5.3.5);
- Чаша воронки должна быть теплоизолирована слоем утеплителя толщиной не менее 50 мм (п. 9.11);
- Уклон ендовы к воронке — не менее 1,5% (п. 5.2.3);
- Расстояние от воронки до парапета, деформационного шва и других выступающих конструкций — не менее 500 мм (п. 9.6);
- Водоприёмная решётка должна возвышаться над поверхностью кровли не менее чем на 20 мм (п. 9.8).
Важно: При наплавлении битумного ковра на металлический фланец воронки необходимо предварительно нанести битумный праймер на поверхность фланца. Это обеспечивает адгезию битумного материала к металлу. Без праймирования возможно отслоение ковра от фланца в процессе эксплуатации, что приведёт к протечкам.
5. Расчёт количества воронок для битумных кровель
Методика расчёта идентична для всех типов кровель и регламентируется СП 30.13330.2020 (раздел 16). Однако для битумных кровель коэффициент стока Ψ принимается равным 0,90 (против 0,95 для ПВХ-мембран) из-за наличия посыпки на поверхности, частично задерживающей воду.
Расчётный расход:
Q = (q20 × F × 0,90) / 10000
Критическая продолжительность дождя:
tкр = 0,017 × (L / V) + tконц
где: L — длина водосточного стояка, м; V — скорость движения воды, м/с; tконц — время концентрации стока на кровле (5–10 мин).
6. Типовые дефекты и способы их предотвращения
| Дефект | Причина | Способ предотвращения |
|---|---|---|
| Отслоение ковра от фланца | Отсутствие праймирования, перегрев фланца | Обязательное праймирование, контроль температуры наплавления |
| Застой воды вокруг воронки | Недостаточный уклон, деформация чаши | Уклон ≥1,5%, жёсткое крепление чаши |
| Промерзание воронки | Отсутствие теплоизоляции чаши | Утепление XPS 50 мм, электрообогрев |
| Засорение воронки | Отсутствие листвоуловителя | Установка листвоуловителя, регулярная очистка |
| Протечки по стыку с парапетом | Нарушение технологии примыкания | Усиление ковра, герметизация мастикой |
Рекомендация Vilpe: Для битумных кровель оптимальным решением являются воронки Vilpe с фланцем из нержавеющей стали AISI 304 толщиной 1,2 мм. Фланец имеет заводское битумосовместимое покрытие, не требующее дополнительного праймирования. Чаша воронки выполнена из ударопрочного полипропилена с интегрированным теплоизоляционным слоем, что исключает образование мостиков холода. В комплект входит прижимное кольцо из нержавеющей стали для дополнительной фиксации кровельного ковра.
Полезные ссылки:
Водосточные воронки для битумных кровель требуют особого подхода к конструированию и монтажу. Ключевыми факторами надёжности являются: правильный выбор материала фланца, качественное праймирование и наплавление битумного ковра, устройство двухслойного усиления в зоне воронки и теплоизоляция чаши. Соблюдение требований СП 17.13330.2017 и применение сертифицированных воронок Vilpe с фланцами из нержавеющей стали гарантирует герметичность узла примыкания на весь срок эксплуатации кровли.
Нормативные документы
- СП 17.13330.2017 «Кровли». Актуализированная редакция СНиП II-26-76.
- СП 30.13330.2020 «Внутренний водопровод и канализация зданий». Актуализированная редакция СНиП 2.04.01-85*.
- СП 32.13330.2018 «Канализация. Наружные сети и сооружения». Актуализированная редакция СНиП 2.04.03-85.
- ГОСТ 32492-2013 «Материалы кровельные и гидроизоляционные полимерные (термопластичные и эластомерные)».
- СТО НОСТРОЙ 2.13.81-2012 «Кровли. Требования к устройству, правилам приёмки и контролю качества».
- СП 131.13330.2020 «Строительная климатология». Актуализированная редакция СНиП 23-01-99*.
- СП 20.13330.2016 «Нагрузки и воздействия». Актуализированная редакция СНиП 2.01.07-85*.
