Подробный разбор
Как выполнить теплотехнический расчёт толщины утеплителя плоской кровли в соответствии с СП 50.13330.2012 «Тепловая защита зданий» с учётом климатических параметров региона строительства, типа здания и требований энергоэффективности, и какие теплоизоляционные материалы допускаются к применению в конструкциях плоских кровель?
Толщина утеплителя плоской кровли определяется теплотехническим расчётом по СП 50.13330.2012 исходя из двух условий: санитарно-гигиенического (недопущение выпадения конденсата на внутренней поверхности) и энергосберегающего (приведённое сопротивление теплопередаче R0пр ≥ R0норм). Базовое нормируемое значение R0норм определяется по таблице 3 СП 50.13330.2012 в зависимости от градусо-суток отопительного периода (ГСОП) и типа здания.
1. Нормативная база теплотехнического расчёта
Теплотехнический расчёт ограждающих конструкций, включая плоские кровли, выполняется в соответствии с СП 50.13330.2012 «Тепловая защита зданий». Дополнительно применяются СП 131.13330.2020 «Строительная климатология» для определения климатических параметров и СП 17.13330.2017 «Кровли» для конструктивных требований. С 1 сентября 2024 года введён в действие СП 50.13330.2024, ужесточающий требования к тепловой защите.
2. Исходные данные для расчёта
Для выполнения теплотехнического расчёта необходимы следующие исходные данные:
- Климатические параметры (по СП 131.13330.2020): tот — средняя температура отопительного периода, °C; zот — продолжительность отопительного периода, сут; tн — температура наиболее холодной пятидневки обеспеченностью 0,92, °C;
- Параметры внутреннего микроклимата (по ГОСТ 30494-2011): tв — расчётная температура внутреннего воздуха (для жилых зданий +20°C, для производственных — по технологическим требованиям); φв — относительная влажность внутреннего воздуха (для жилых помещений 55%);
- Характеристики материалов: λ — коэффициент теплопроводности, Вт/(м·°C), для условий эксплуатации А или Б (по приложению Т СП 50.13330.2012).
3. Расчёт градусо-суток отопительного периода (ГСОП)
ГСОП = (tв − tот) × zот, °C·сут
Пример для Москвы: tв = +20°C, tот = −2,2°C, zот = 205 сут.
ГСОП = (20 − (−2,2)) × 205 = 4551 °C·сут
4. Определение нормируемого сопротивления теплопередаче
Базовое значение требуемого сопротивления теплопередаче R0тр определяется по таблице 3 СП 50.13330.2012 методом линейной интерполяции:
R0тр = a × ГСОП + b, где:
a и b — коэффициенты по таблице 3 СП 50.13330.2012.
| Тип здания | a | b | R0тр для Москвы (ГСОП=4551) |
|---|---|---|---|
| Жилые, гостиницы, общежития | 0,00045 | 1,9 | 3,95 м²·°C/Вт |
| Общественные (кроме жилых) | 0,0004 | 1,6 | 3,42 м²·°C/Вт |
| Производственные | 0,00035 | 1,3 | 2,89 м²·°C/Вт |
С учётом понижающего коэффициента mp = 0,8 (для покрытий, п. 5.2 СП 50.13330.2012) нормируемое значение:
R0норм = R0тр × mp
Для жилого здания в Москве: R0норм = 3,95 × 0,8 = 3,16 м²·°C/Вт
5. Расчёт толщины утеплителя
Приведённое сопротивление теплопередаче многослойной конструкции:
R0пр = 1/αв + Σ(δi/λi) + 1/αн, где:
αв = 8,7 Вт/(м²·°C) — коэффициент теплоотдачи внутренней поверхности (табл. 4 СП 50.13330.2012);
αн = 23 Вт/(м²·°C) — коэффициент теплоотдачи наружной поверхности для покрытий;
δi — толщина i-го слоя, м;
λi — коэффициент теплопроводности i-го слоя, Вт/(м·°C).
Требуемая толщина утеплителя δут определяется из условия R0пр ≥ R0норм:
δут = λут × (R0норм − 1/αв − Σ(δi/λi)кроме ут − 1/αн)
Пример расчёта для жилого здания в Москве:
Состав кровельного пирога (сверху вниз):
- Гидроизоляция (ПВХ-мембрана): δ = 0,0015 м, λ = 0,17 Вт/(м·°C) — в расчёт не принимается (менее 5 мм);
- Утеплитель (минвата): λ = 0,042 Вт/(м·°C) (условия эксплуатации Б);
- Пароизоляция: δ = 0,0025 м, λ = 0,17 Вт/(м·°C) — в расчёт не принимается;
- Железобетонная плита: δ = 0,22 м, λ = 2,04 Вт/(м·°C).
R0норм = 3,16 м²·°C/Вт
δут = 0,042 × (3,16 − 1/8,7 − 0,22/2,04 − 1/23) = 0,042 × (3,16 − 0,115 − 0,108 − 0,043) = 0,042 × 2,894 = 0,122 м
Принимаем толщину утеплителя 130 мм (кратно 10 мм для плитных материалов).
6. Проверка санитарно-гигиенического условия
Расчётный температурный перепад Δt0 между температурой внутреннего воздуха и температурой внутренней поверхности покрытия не должен превышать нормируемого Δtн = 3°C для покрытий жилых зданий (табл. 5 СП 50.13330.2012):
Δt0 = (tв − tн) / (R0пр × αв) ≤ Δtн

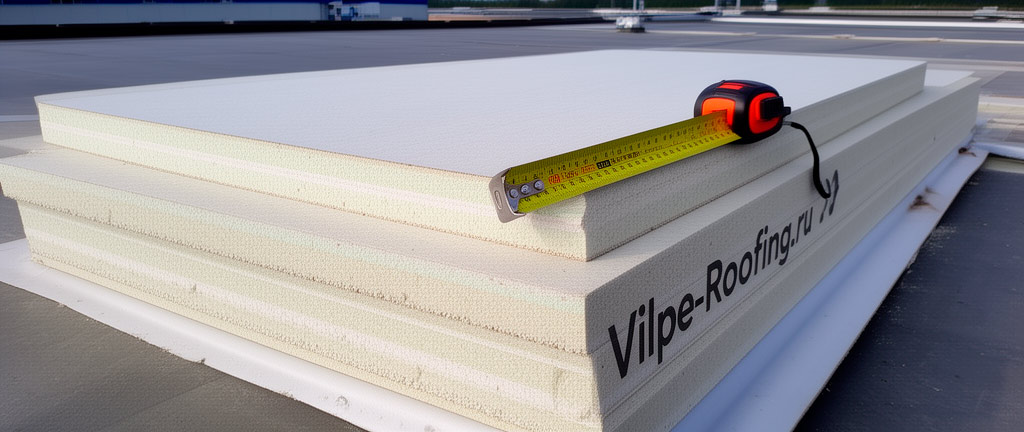

7. Теплоизоляционные материалы для плоских кровель
| Материал | λ, Вт/(м·°C) | Плотность, кг/м³ | Прочность на сжатие, кПа | Горючесть | Водопоглощение, % |
|---|---|---|---|---|---|
| Минвата (каменная) повышенной жёсткости | 0,040–0,045 | 140–200 | ≥40 (при 10% деф.) | НГ (Г1) | ≤1,5 (по объёму) |
| Экструзионный пенополистирол (XPS) | 0,030–0,034 | 25–45 | ≥200 | Г3–Г4 | ≤0,4 (по объёму) |
| PIR-плиты | 0,022–0,026 | 30–40 | ≥120 | Г1–Г2 | ≤1,0 (по объёму) |
| Пенополистиролбетон | 0,075–0,095 | 250–400 | ≥500 | НГ (Г1) | ≤8 (по массе) |
| Пеностекло | 0,045–0,060 | 120–200 | ≥700 | НГ | ≤0,5 (по объёму) |
8. Особенности теплотехнического расчёта для различных типов кровель
8.1. Инверсионная кровля
Для инверсионных кровель вводится поправочный коэффициент k = 1,05–1,10 к расчётной толщине утеплителя, учитывающий охлаждающее действие дождевой воды, протекающей под теплоизоляционными плитами (п. 5.8 СП 17.13330.2017). Кроме того, для XPS в инверсионной кровле коэффициент теплопроводности принимается с повышающим коэффициентом 1,1 из-за возможного водопоглощения в процессе эксплуатации.
8.2. Кровля по профилированному настилу
При расчёте кровли по профнастилу необходимо учитывать термическую неоднородность, создаваемую стальными гофрами. Коэффициент теплотехнической однородности r принимается по приложению Е СП 50.13330.2012 или рассчитывается по температурным полям. Для профнастила высотой 75–150 мм r = 0,7–0,85. Приведённое сопротивление теплопередаче:
R0пр = R0усл × r
8.3. Учёт теплопроводных включений
Согласно п. 5.4 СП 50.13330.2012, при наличии теплопроводных включений (крепёжные элементы, распорки, анкеры) необходимо выполнять расчёт приведённого сопротивления теплопередаче с учётом коэффициента теплотехнической однородности. Для механического крепления теплоизоляции тарельчатыми дюбелями (5 шт/м²) коэффициент r снижается на 3–5%.
Важно: Применение минераловатных плит плотностью ниже 140 кг/м³ в однослойных конструкциях плоских кровель не допускается (п. 5.3 СП 17.13330.2017). Недостаточная прочность на сжатие приводит к деформации утеплителя под нагрузкой и нарушению целостности гидроизоляционного ковра.
Рекомендация по энергоэффективности: Для зданий класса энергоэффективности «А» и выше рекомендуется увеличивать расчётную толщину утеплителя на 20–30% относительно базового нормируемого значения. Применение PIR-плит с λ = 0,022 Вт/(м·°C) позволяет снизить толщину теплоизоляции на 40% по сравнению с минераловатными плитами при равном термическом сопротивлении.
Полезные ссылки:
Теплотехнический расчёт толщины утеплителя плоской кровли — обязательная процедура при проектировании, регламентированная СП 50.13330.2012. Расчёт выполняется на основе ГСОП региона строительства и нормируемого сопротивления теплопередаче. Для климатических условий Москвы и Центрального региона РФ толщина минераловатного утеплителя составляет 120–150 мм, XPS — 90–110 мм, PIR — 70–90 мм. При выборе утеплителя необходимо учитывать не только теплопроводность, но и прочность на сжатие, горючесть и водопоглощение. Соблюдение теплотехнических требований обеспечивает энергоэффективность здания и предотвращает образование конденсата на внутренней поверхности покрытия.
Нормативные документы
- СП 50.13330.2012 «Тепловая защита зданий. Актуализированная редакция СНиП 23-02-2003»
- СП 17.13330.2017 «Кровли. Актуализированная редакция СНиП II-26-76»
- СП 131.13330.2020 «Строительная климатология»
- СП 20.13330.2016 «Нагрузки и воздействия»
- ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях»
- ГОСТ 31913-2011 «Материалы и изделия теплоизоляционные. Термины и определения»
- ГОСТ 32314-2012 «Изделия из минеральной ваты на синтетическом связующем»
- ГОСТ 32310-2012 «Плиты на основе экструзионного пенополистирола»
- Федеральный закон № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности»
- Постановление Правительства РФ № 87 «О составе разделов проектной документации»
